Характеристики:
- Проток: NW6
- Диапазон температур: -20°C + 100°C
- Рабочее давление: от 0 до 35 бар
- Материал стандартного исполнения муфты, ниппеля: латунь
- Материал стандартного исполнения прокладок: Нитрил NBR
- Опции: хромирование, химическое никелирование, никелирование, нержавеющая сталь (S3:AISI 303, S6:AISA316TI), прокладки из Витона
Область применения:
-
В пневматических соединениях машин.

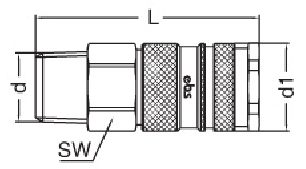

БРС муфта / розетка с наружной резьбой для воздуха
|
|
||||||
| Артикул | d | SW | L | d1 | |||
| A33 EG 13N | BSP 1/4” | 23 | 60 | 19 | |||
| A33 EG 17N | BSP 3/8” | 23 | 60 | 19 | |||
| A33 EG 21N | BSP 1/2” | 23 | 60 | 22 | |||

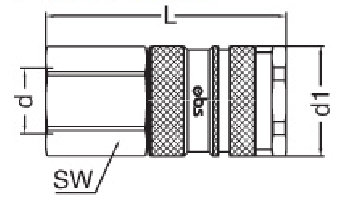

БРС муфта / розетка c внутренней резьбой для воздуха
|
|
|
||||||
| Артикул | d | SW | L | d1 | |||
| A33 DG 13N | BSP 1/4” | 23 | 55 | 19 | |||
| A33 DG 17N | BSP 3/8” | 23 | 55 | 19 | |||
| A33 DG 21N | BSP 1/2” | 23 | 57 | 24 | |||

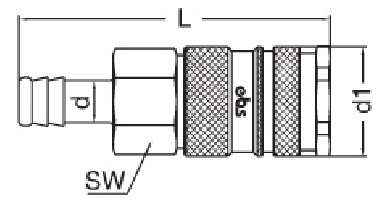

БРС муфта / розетка под шланг для воздуха
|
|
|
||||||
| Артикул | d | SW | L | d1 | |||
| A33 НG 06N | 6 мм - 1/4” | 23 | 71 | 19 | |||
| A33 НG 08N | 8 мм - 5/16” | 23 |
71 |
19 |
|||
| A33 НG 09N | 9 мм - 5/14” | 23 | 71 |
19 |
|||
| A33 НG 10N | 10 мм - 3/8” | 23 |
71 |
19 |
|||
| A33 НG 13N | 13 мм - 1/2” | 23 |
71 |
19 |
|||
БРС муфта / розетка под шланг для воздуха
|
|
|
||||||
| Артикул | d | L | |||||
| A33 НR 06 | 6 мм - 1/4” | 50 | |||||
| A33 НR 08 | 8 мм - 5/16” | 50 | |||||
| A33 НR 10 | 10 мм - 3/8” | 50 | |||||
| A33 НR 13 | 13 мм - 1/2” | 50 | |||||
БРС штуцер / ниппель с наружной резьбой для воздуха
|
|
|||
| Артикул | d | SW | L |
|
A33 ER 10 |
BSP 1/8” |
39 | 14 |
| A33 ER 13 |
BSP 1/4” |
42 | 14 |
| A33 ER 17 |
BSP 3/8” |
42 | 17 |
| A33 ER 21 | BSP 1/2” | 42 | 22 |
БРС штуцер / ниппель с внутренней резьбой для воздуха
|
|
|||
| Артикул | d | SW | L |
|
A33 DR 10 |
BSP 1/8” |
35 | 14 |
| A33 DR 13 |
BSP 1/4” |
17 | 42 |
| A33 DR 17 |
BSP 3/8” |
19 | 42 |
| A33 DR 21 | BSP 1/2” | 24 | 43 |

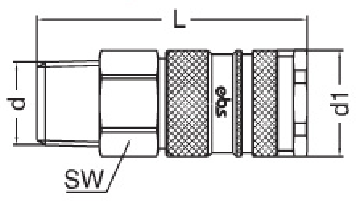

БРС муфта / розетка с наружной резьбой для воздуха
|
|
|
||||||
| Артикул | d | SW | L | d1 | |||
| A34 EG 13 | BSP 1/4” | 28 | 70 | 24 | |||
| A34 EG 17 | BSP 3/8” | 28 | 70 | 24 | |||
| A34 EG 21 | BSP 1/2” | 28 | 72 | 24 | |||
| A34 EG 26 | BSP 3/4” | 28 | 72 | 27 | |||
БРС муфта / розетка c внутренней резьбой для воздуха
|
|
|
||||||
| Артикул | d | SW | L | d1 | |||
| A34 DG 13 | BSP 1/4” | 28 | 65 | 24 | |||
| A34 DG 17 | BSP 3/8” | 28 | 65 | 24 | |||
| A34 DG 21 | BSP 1/2” | 28 | 65 | 24 | |||
| A34 DG 26 | BSP 3/4” | 28 | 66 | 30 | |||

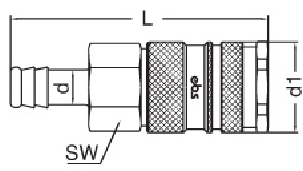

БРС муфта / розетка под шланг для воздуха
|
|
|
||||||
| Артикул | d | SW | L | d1 | |||
| A34 НG 06 | 6 мм - 1/4” | 28 | 83 | 24 | |||
| A34 НG 08 | 8 мм - 5/16” | 28 |
83 |
24 |
|||
| A34 НG 10 | 10 мм - 3/8” | 28 |
83 |
24 |
|||
| A34 НG 13 | 13 мм - 1/2” | 28 |
83 |
24 |
|||
| A34 НG 16 | 16 мм - 5/8” | 28 |
83 |
24 |
|||
| A34 НG 19 | 19 мм - 3/4” | 28 |
83 |
24 |
|||
БРС муфта / розетка под шланг для воздуха
|
|
|
||||||
| Артикул | d | L | |||||
| A34 НR 06 | 6 мм - 1/4” | 53 | |||||
| A34 НR 10 | 10 мм - 3/8” | 53 | |||||
| A34 НR 13 | 13 мм - 3/2” | 53 | |||||
| A34 НR 16 | 13 мм - 1/2” | 53 | |||||
БРС штуцер / ниппель с наружной резьбой для воздуха
|
|
|||
| Артикул | d | L | SW |
|
A34 ER 17 |
BSPT 3/8” |
48 | 19 |
| A34 ER 21 | BSPT 1/2” | 52 | 22 |
БРС штуцер / ниппель с внутренней резьбой для воздуха
|
|
|||
| Артикул | d | SW | L |
| A33 DR 17 |
BSP 3/8” |
40 | 19 |
| A33 DR 21 | BSP 1/2” | 40 | 24 |
