Характеристики:
- Проток NW 6 (30 мм2)
- Рабочее давление: - 0 - 60 бар - сталь
- Диапазон температур: - 20°C + 100°C (Нитрил NBR )
- Материал стандартного исполнения муфты, ниппеля: оцинкованная сталь
- Материал стандартного исполнения прокладок: прокладки из Нитрила NBR
- Опции: латунь, алюминий, нержавеющая сталь AISI 303/AISI 316L, прокладки из Витона
- 0 - 40 бар - латунь
- 0 - 40 бар - нержавеющая сталь
Область применения:
-
Гидравлические системы среднего давления. В оборудовании для литья под давлением пластмасс и металлов.

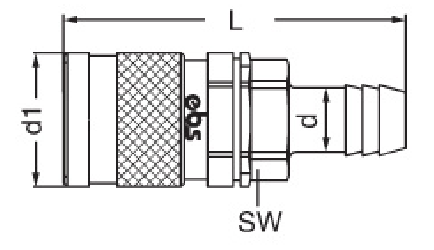

БРС муфта / розетка под шланг для гидравлики
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 HGB 06 | 6 | 25 | 72 | 19 | ||
| 705 HGB 09 | 9 | 25 | 72 | 19 | ||
| 705 HGB 11 | 11 | 25 | 77 | 19 | ||
| 705 HGB 13 | 13 | 25 | 77 | 19 | ||
БРС муфта / розетка с внешней для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 EGB 13 | BSP 1/4” | 25 | 58 | 19 | ||
| 705 EGB 17 | BSP 3/8” | 25 | 59 | 19 | ||
| 705 EGB 21 | BSP 1/2” | 25 | 62 | 22 | ||

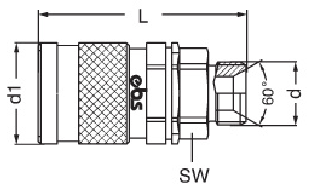

БРС муфта / розетка с внешней для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 EGB 13/60 | BSP 1/4” | 25 | 58 | 19 | ||
| 705 EGB 17/60 | BSP 3/8” | 25 | 59 | 19 | ||
| 705 EGB M14/60 | M14x1.5 | 25 | 57 | 19 | ||

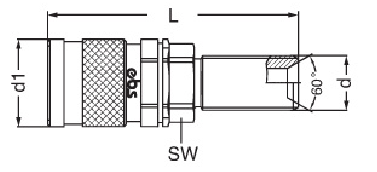

БРС муфта / розетка с внешней для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SGBM 14/60 | M14x1.5 | 25 | 79 | 19 | ||

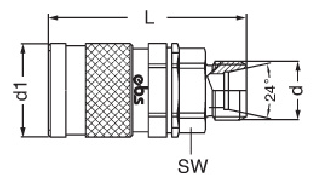

БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 EGB M12/06 | M12x1.5-6 | 25 | 57 | 19 | ||
| 705 EGB M14/08 | M14x1.5-8 | 25 | 57 | 19 | ||
| 705 EGB M16/10 | M16x1.5-10 | 25 | 58 | 19 | ||
| 705 EGB M18/12 | M18x1.5-12 | 25 | 59 | 19 | ||
| 705 EGB M20/12 | M12x1.5-12 | 25 | 59 | 19 | ||
БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SGB M14/08 | M14x1.5 - 8 | 25 | 79 | 19 | ||
| 705 SGB M16/10 | M16x1.5 - 10 | 25 | 79 | 19 | ||
БРС муфта / розетка с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DGB 13 | BSP 1/4” | 25 | 57 | 19 | ||
| 705 DGB 17 | BSP 3/8” | 25 | 58 | 22 | ||

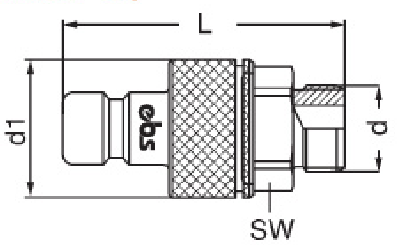

БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB 13 | BSP 1/4” | 25 | 56 | 19 | ||
| 705 ERB 17 | BSP 3/8” | 25 | 57 | 19 | ||
| 705 ERB 21 | BSP 1/2” | 25 | 60 | 19 | ||
БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB 13/60 | BSP 1/4” | 25 | 56 | 19 | ||
| 705 ERB 17/60 | BSP 3/8” | 25 | 57 | 19 | ||
| 705 ERB M14/60 | M14x1.5 | 25 | 60 | 19 | ||

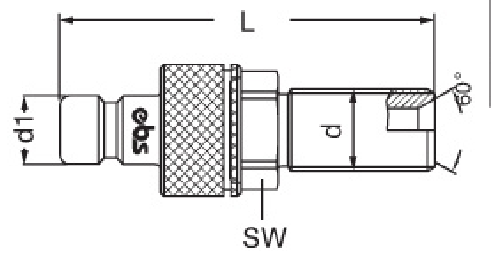

БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SRB M14/60 | M14x1.5 | 25 | 77 | 19 | ||

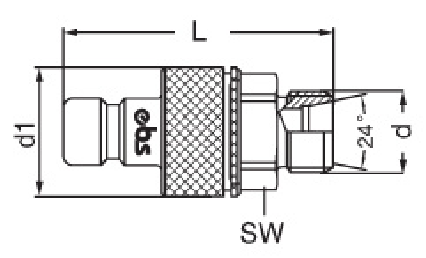

БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB M12/06 | M12x1.5 - 6 | 25 | 55 | 19 | ||
| 705 ERB M14/08 | M14x1.5 - 8 | 25 | 56 | 19 | ||
| 705 ERB M16/10 | M16x1.5 - 10 | 25 | 56 | 19 | ||
| 705 ERB M18/12 | M18x1.5 - 12 | 25 | 56 | 19 | ||
| 705 ERB M20/12 | M20x1.5 - 10 | 25 | 57 | 19 | ||
БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SRB M14/08 | M14x1.5 - 8 | 25 | 77 | 19 | ||
| 705 SRB M16/10 | M16x1.5 - 8 | 25 | 77 | 19 | ||

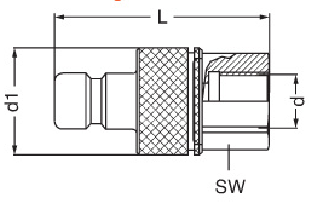

БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DRB 13 | BSP 1/4” | 25 | 55 | 19 | ||
| 7705 DRB 13 | BSP 3/8” | 25 | 56 | 22 | ||
БРС штуцер / ниппель под шланг для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 HRB 06 | 6 | 25 | 70 | 19 | ||
| 705 HRB 09 | 9 | 25 | 75 | 19 | ||
| 705 HRB 11 | 11 | 25 | 75 | 19 | ||
| 705 HRB 13 | 13 | 25 | 75 | 19 | ||
БРС штуцер / ниппель с внешней резьбой для гидравлики
|
||||||
| Артикул | d | L | SW | |||
| 705 ER 10 | BSP 1/8” | 34 | 14 | |||
| 705 ER 13 | BSP 1/4” | 37 | 17 | |||
| 705 ER 17 | BSP 3/8” | 38 | 19 | |||
БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | L | SW | |||
| 705 DR 10 | BSP 1/8” | 34 | 14 | |||
| 705 DR 13 | BSP 1/4” | 36 | 17 | |||
| 705 DR 17 | BSP 3/8” | 38 | 19 | |||
БРС штуцер / ниппель под шланг для гидравлики
|
|
||||||
| Артикул | d | L | SW | |||
| 705 DR 10 | BSP 1/8” | 34 | 14 | |||
| 705 DR 13 | BSP 1/4” | 36 | 17 | |||
| 705 DR 17 | BSP 3/8” | 38 | 19 | |||

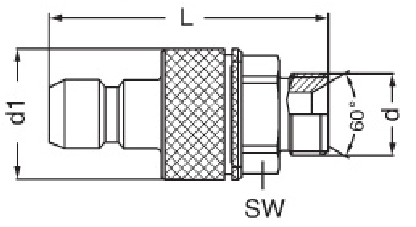

БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB 13/60-P1 | BSP 1/4” | 22 | 56 | 19 | ||
| 705 ERB 17/60-P1 | BSP 3/8” | 22 | 57 | 19 | ||
| 705 ERB M14/60-P1 | M14x1.5 | 22 | 55 | 19 | ||
БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB 14/60-P1 | M 14x1.5 | 22 | 77 | 19 | ||

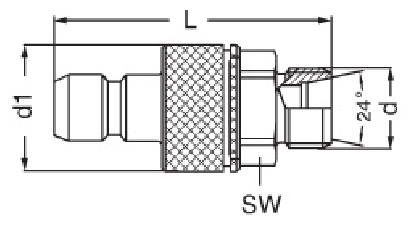

БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB M12/06-P1 | M12x1.5 - 6 | 22 | 55 | 19 | ||
| 705 ERB M14/08-P1 | M14x1.5 - 8 | 22 | 55 | 19 | ||
| 705 ERB M16/10-P1 | M16x1.5 - 10 | 22 | 56 | 19 | ||
| 705 ERB M18/06-P1 | M18x1.5 - 10 | 22 | 56 | 19 | ||
| 705 ERB M18/06-P1 | M18x1.5 - 12 | 22 | 57 | 19 | ||
| 705 ERB M20/06-P1 | M20x1.5 - 12 | 22 | 57 | 22 | ||

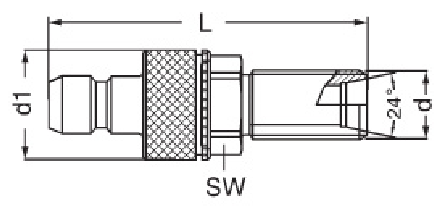

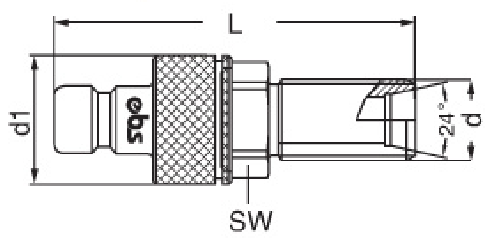

БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SRB M14/08-P1 | M14x1.5 - 8 | 22 | 77 | 19 | ||
| 705 SRB M14/10-P1 | M14x1.5 - 10 | 22 | 77 | 19 | ||

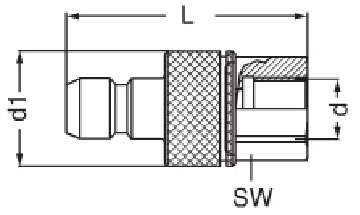

БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DRB 13-P1 | BSP 1/4” | 22 | 57 | 19 | ||
| 705 DRB 17-P1 | BSP 3/8” | 22 | 58 | 22 | ||
БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | L | SW | |||
| 705 ER 10-P1 | BSP 1/8” | 34 | 14 | |||
| 705 ER 13-P1 | BSP 1/4” | 37 | 14 | |||
| 705 ER 17-P1 | BSP 3/8” | 38 | 19 | |||
БРС штуцер / ниппель с внутреней резьбой для гидравлики
|
|
||||||
| Артикул | d | L | SW | |||
| 705 DR 10-P1 | BSP 1/8” | 34 | 14 | |||
| 705 DR 13-P1 | BSP 1/4” | 37 | 17 | |||
| 705 DR 17-P1 | BSP 3/8” | 38 | 22 | |||

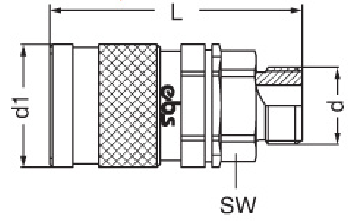

БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 EGB 13-P1 | BSP 1/4” | 22 | 58 | 19 | ||
| 705 EGB 17-P1 | BSP 3/8” | 22 | 59 | 19 | ||
| 705 EGB 21-P1 | BSP 1/2” | 22 | 57 | 19 | ||

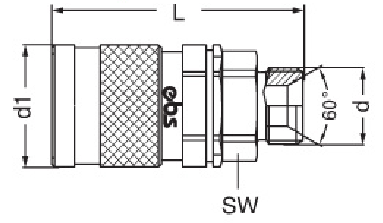

БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 EGB 13/60-P1 | BSP 1/4” | 22 | 58 | 19 | ||
| 705 EGB 17/60-P1 | BSP 3/8” | 22 | 59 | 19 | ||
| 705 EGB 21/60-P1 | BSP 1/2” | 22 | 57 | 19 | ||

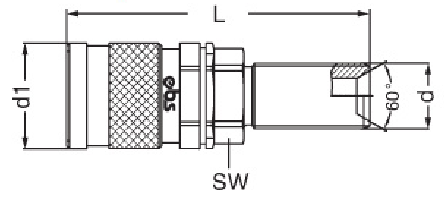

БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SGB M14/60-P1 | M 14x1.5 | 22 | 79 | 19 | ||

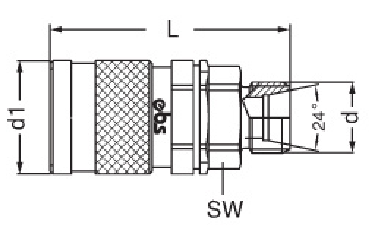

БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 EGB M12/06-P1 | M12x1.5 - 6 | 22 | 57 | 19 | ||
| 705 EGB M14/08-P1 | M14x1.5 - 8 | 22 | 57 | 19 | ||
| 705 EGB M16/10-P1 | M16x1.5 - 10 | 22 | 58 | 19 | ||
| 705 EGB M18/10-P1 | M18x1.5 - 10 | 22 | 58 | 19 | ||
| 705 EGB M18/12-P1 | M18x1.5 - 12 | 22 | 59 | 19 | ||
| 705 EGB M20/12-P1 | M20x1.5 - 12 | 22 | 59 | 22 | ||

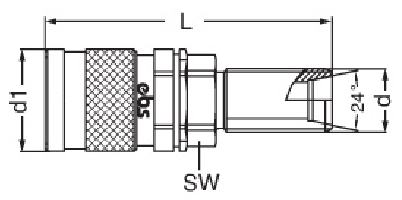

БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 SGB M14/08-P1 | M14x1.5 - 8 | 22 | 79 | 19 | ||
| 705 SGB M14/10-P1 | M14x1.5 - 10 | 22 | 79 | 19 | ||

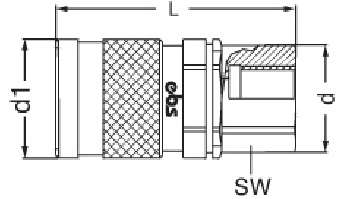

БРС муфта / розетка с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DGB 13-P1 | BSP 1/4” | 22 | 57 | 19 | ||
| 705 DGB 17-P1 | BSP 3/8” | 22 | 58 | 22 | ||
БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DGB 13-P1 | BSP 1/4” | 22 | 56 | 19 | ||
| 705 DGB 17-P1 | BSP 3/8” | 22 | 57 | 19 | ||
| 705 DGB 21-P1 | BSP 1/2” | 22 | 60 | 22 | ||
БРС штуцер / ниппель с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | L | SW | |||
| 705 ER 10-PS | BSP 1/8” | 32 | 15 | |||
| 705 ER 13-PS | BSP 1/4” | 38 | 19 | |||
| 705 ER 17-PS | BSP 3/8” | 38 | 22 | |||
БРС штуцер / ниппель с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | L | SW | |||
| 705 DR 10-PS | BSP 1/8” | 36 | 17 | |||
| 705 DR 13-PS | BSP 1/4” | 36 | 17 | |||

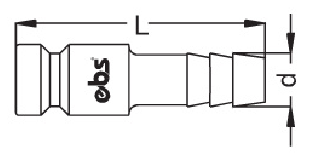

БРС штуцер / ниппель под шланг для гидравлики
|
|
||||||
| Артикул | d | L | ||||
| 705 HR 07PS | 7 | 46 | ||||
| 705 HR 09PS | 9 | 51 | ||||
| 705 HR 11PS | 11 | 53 | ||||
| 705 HR 13PS | 13 | 53 | ||||
БРС муфта / розетка с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DGB 13-P1 | BSP 1/4” | 24 | 53,3 | 22 | ||
| 705 DGB 17-P1 | BSP 3/8” | 24 | 53,3 | 22 | ||
| 705 DGB 21-P1 | BSP 1/2” | 24 | 53,3 | 22 | ||
БРС муфта / розетка с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DGB 13-PS | BSP 1/4” | 24 | 57,3 | 22 | ||
| 705 DGB 17-PS | BSP 3/8” | 24 | 57,3 | 22 | ||
БРС муфта / розетка с внутренней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 HGB 07PS | 7 | 24 | 68,3 | 22 | ||
| 705 HGB 09PS | 9 | 24 | 73,3 | 22 | ||
| 705 HGB 11PS | 11 | 24 | 73,3 | 22 | ||
| 705 HGB 13PS | 13 | 24 | 73,3 | 22 | ||
БРС ниппель / штуцер с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 ERB 13-PS | BSP 1/4” | 24 | 53,5 | 22 | ||
| 705 ERB 17-PS | BSP 3/8” | 24 | 53,5 | 22 | ||
| 705 ERB 21-PS | BSP 1/2” | 24 | 53,5 | 22 | ||
БРС ниппель / штуцер с внешней резьбой для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 DRB 13-PS | BSP 1/4” | 24 | 53,5 | 22 | ||
| 705 DRB 17-PS | BSP 3/8” | 24 | 53,5 | 22 | ||

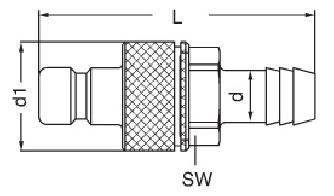

БРС ниппель / штуцер под шланг для гидравлики
|
|
||||||
| Артикул | d | d1 | L | SW | ||
| 705 HRB 07PS | 7 | 24 | 66,5 | 22 | ||
| 705 HRB 09PS | 9 | 24 | 71,5 | 22 | ||
| 705 HRB 11PS | 11 | 24 | 71,5 | 22 | ||
| 705 HRB 13PS | 13 | 24 | 71,5 | 22 | ||
