Характеристики:
- Проток: 7, 8, 11, 12, 15, 19
- Рабочее давление: от 0 до 500 бар
- Диапазон температур в зависимости от материала прокладок: - 20°C + 100°C (Нитрил NBR )
- Материал стандартного исполнения муфты, ниппеля: нержавеющая сталь
- Материал стандартного исполнения прокладок: Фторкаучук FPM Витон
- Опции: красный корпус, клапан сброса давления, прокладки из Нитрила NBR
- 10°C + 180°C (Фторкаучук FPM Витон)
Область применения:
- В контурах гидравлического масла
- В оборудовании для литья под давлением пластмасс и металлов
Максимальное рабочее давление, бар
| Проток | 07 | 08 | 11 | 12 | 15 | 19 |
| Подключение, бар | 500 | 450 | 450 | 400 | 400 | 400 |
| Отключение, бар | 180 | 180 | 180 | 180 | 180 | 180 |
Максимальное остаточное давление для соединения под давлением, бар
| Муфта, бар | 150 | 150 | 150 | 150 | 150 | 150 |
| Ниппель, бар | 50 | 50 | 50 | 50 | 50 | 50 |

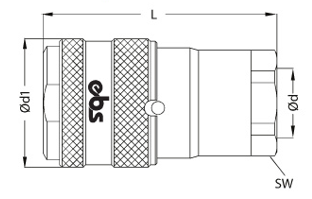

БРС муфта / розетка с внутренней резьбой для гидравлики
|
|
|||||
| Артикул | Ød | Ød1 | L | HEX. | ||
| 603.07 SFB 17 | BSP 3/8” | 31,5 | 57,5 | 25 | ||
| 603.08 SFB 21 | BSP 1/2” | 40 | 72 | 30 | ||
| 603.11 SFB 21 | BSP 1/2” | 40 | 72 | 30 | ||
| 603.12 SFB 21 | BSP 3/4” | 50 | 89 | 41 | ||
| 603.15 SFB 21 | BSP 3/4” | 50 | 89 | 41 | ||
| 603.19 SFB 21 | BSP 1” | 64,5 | 120 | 55 | ||
Заглушка от пыли для муфты
|
|
| Артикул |
| 603.07 SD 00 |
| 603.08 SD 00 |
| 603.12 SD 00 |
| 603.19 SD 00 |
БРС ниппель / штуцер с внутренней резьбой для гидравлики
|
|
|
|||||
| Артикул | Ød | Ød1 | L | HEX. | ||
| 603.07 PFB 17 | BSP 3/8” | 21,5 | 79,3 | 22 | ||
| 603.08 PFB 21 | BSP 1/2” | 32,5 | 63 | 30 | ||
| 603.11 PFB 21 | BSP 1/2” | 32,5 | 63 | 30 | ||
| 603.12 PFB 21 | BSP 3/4” | 44,5 | 74 | 41 | ||
| 603.15 PFB 21 | BSP 3/4” |
44,5 |
74 | 41 | ||
| 603.19 PFB 21 | BSP 1” | 44,8 | 95 | 45 | ||
Заглушка от пыли для штуцера
|
|
| Артикул |
| 603.07 PD 00 |
| 603.08 PD 00 |
| 603.12 PD 00 |
| 603.19 PD 00 |
