Коллектор для термопластавтомата, пресс-формы, термостата - используется для разводки жидкости по системе охлаждения/нагрева. В сфере переработки пластмасс коллекторы для воды применятся для ТПА, пресс-форм, водяных и масляных термостатов.

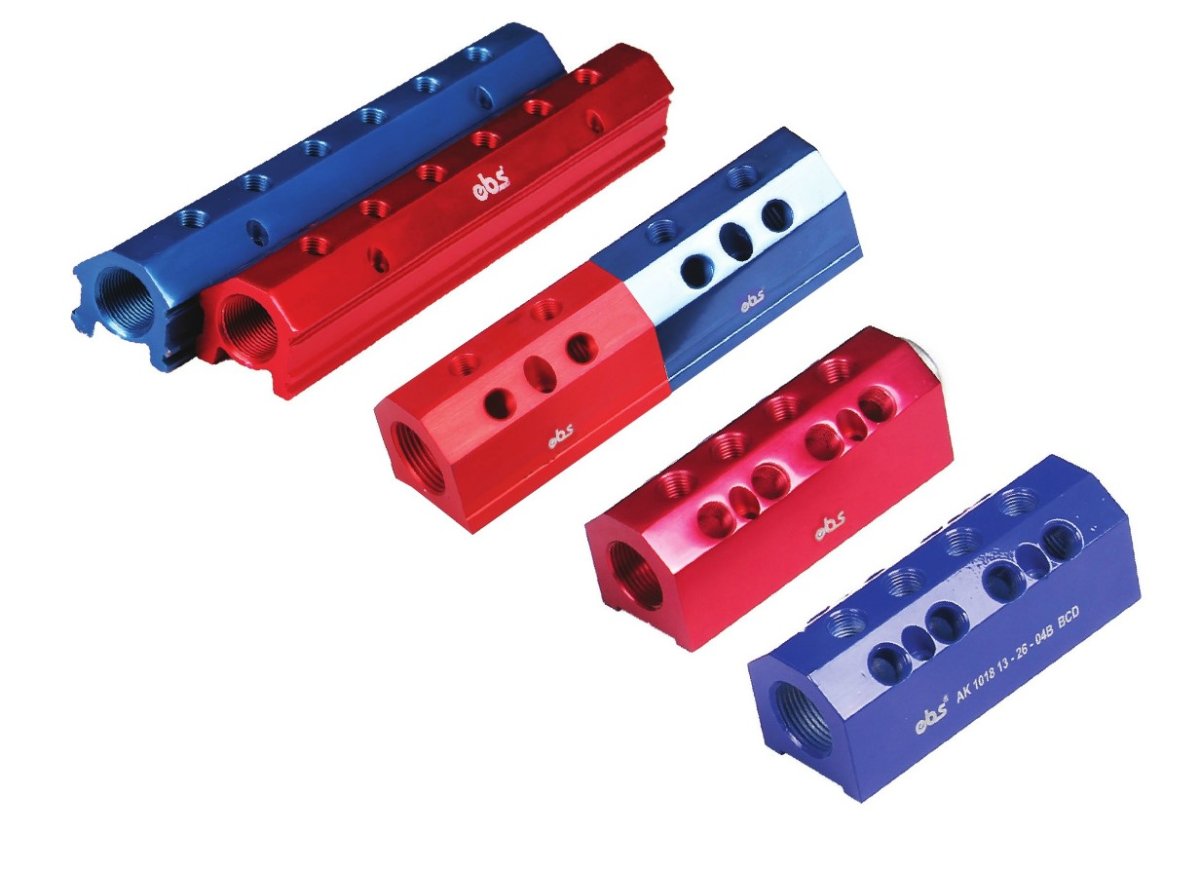

Коллекторы от производителя EBS (Турция) окрашены в красный или синий цвет. Для распределения теплоносителя от термостата к пресс-форме гребёнки подбирают в зависимости от параметров термостата. Термостат обычно имеет подключение 1" или 3/4" , а пресс-форма - 1/2", 1/4" или 3/8".
Коллекторы от производителя EBS (Турция) окрашены в красный или синий цвет. Для распределения теплоносителя от термостата к пресс-форме гребёнки подбирают в зависимости от параметров термостата. Термостат обычно имеет подключение 1" или 3/4" , а пресс-форма - 1/2", 1/4" или 3/8".
Характеристики серии 1016:
- Количество выходов: 4, 6, 8, 10, 12, 16
- Размер резьбы входа: 3/4’’, 1’’
- Размер резьбы выхода: 1/2’’, 1/4’’, 3/8’’

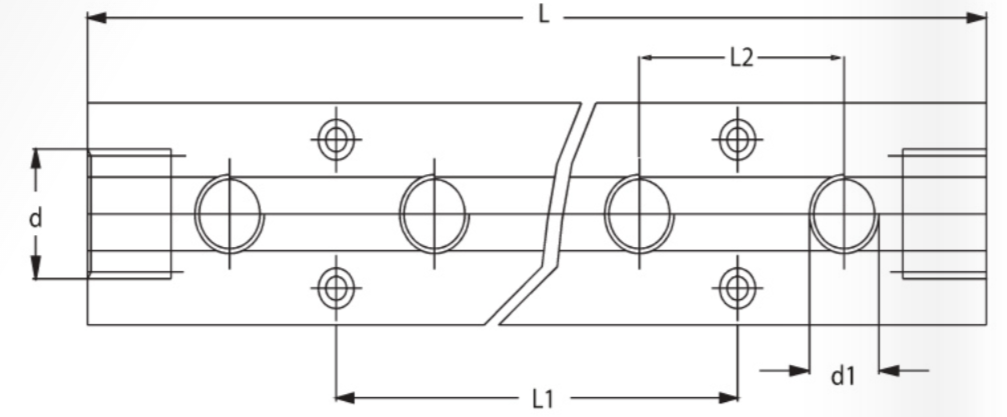

| Размер коллектора | K | A | B | C |
| 3/4” | 4,5 | 45 | 31 | 30 |
| 1” | 7,2 | 53 | 40,5 | 36,5 |
Коллектор EBS 1016 1/4”-1” (ØT-ØT1)
| 1/4”-1 (ØT-ØT1) |
Количество выходов G1/4’’ |
L | L1 | L2 |
| Артикул | ||||
| 1016-04-13/33 | 4 | 190 | 76 | 38 |
| 1016-06-13/33 | 6 | 266 | 152 | 38 |
| 1016-08-13/33 | 8 | 342 | 225 | 38 |
| 1016-10-13/33 | 10 | 418 | 304 | 38 |
| 1016-12-13/33 | 12 | 494 | 380 | 38 |
| 1016-16-13/33 | 16 | 646 | 532 | 38 |
Коллектор EBS 1016 3/8”-1” (ØT-ØT1)
|
3/8”-1”(ØT-ØT1) |
Количество выходов G3/8’’ |
L | L1 | L2 |
| Артикул | ||||
| 1016-04-17/33 | 4 | 229 | 153 | 51 |
| 1016-06-17/33 | 6 | 331 | 255 |
51 |
| 1016-08-17/33 | 8 | 433 | 357 | 51 |
| 1016-10-17/33 | 10 | 535 | 459 | 51 |
| 1016-12-17/33 | 12 | 637 | 561 |
51 |
| 1016-16-17/33 | 16 | 841 | 765 |
51 |
Коллектор EBS 1016 1/2”-1” (ØT-ØT1)
|
1/2”-1” (ØT-ØT1) |
Количество выходов G1/2’ |
L | L1 | L2 |
| Артикул | ||||
| 1016-04-17/33 | 4 | 229 | 153 | 51 |
| 1016-06-17/33 | 6 | 331 | 255 |
51 |
| 1016-08-17/33 | 8 | 433 | 357 | 51 |
| 1016-10-17/33 | 10 | 535 | 459 | 51 |
| 1016-12-17/33 | 12 | 637 | 561 |
51 |
| 1016-16-17/33 | 16 | 841 | 765 |
51 |
Коллектор EBS 1016 3/8”-3/4” (ØT-ØT1)
|
3/8”-3/4” (ØT-ØT1) |
Количество выходов G3/8’’ |
L | L1 | L2 |
| Артикул | ||||
| 1016-04-17/26 | 4 | 229 | 102 | 51 |
| 1016-06-17/26 | 6 | 331 | 204 |
51 |
| 1016-08-17/26 | 8 | 433 | 306 | 51 |
Коллектор EBS 1016 1/4”-3/4” (ØT-ØT1)
|
1/4”-3/4” (ØT-ØT1) |
Количество выходов G1/4’’ |
L | L1 | L2 |
| Артикул | ||||
| 1016-04-17/26 | 4 | 190 | 114 | 38 |
| 1016-06-17/26 | 6 | 266 | 190 |
38 |
| 1016-08-17/26 | 8 | 342 | 266 | 38 |
Пробки заглушки для коллекторов EBS 1016
| Резьба | Артикул |
| G 1/2” | KTR 21 |
| G 3/4” | KTR 26 |
| G 1” | KTR 33 |
| G 1 1/4” | KTR 42 |
| G 1 1/2” | KTR 48 |
| G 2” | KTR 60 |
