Коллектор для термопластавтомата, пресс-формы, термостата - используется для разводки жидкости по системе охлаждения/нагрева. В сфере переработки пластмасс коллекторы для воды применятся для ТПА, пресс-форм, водяных и масляных термостатов.

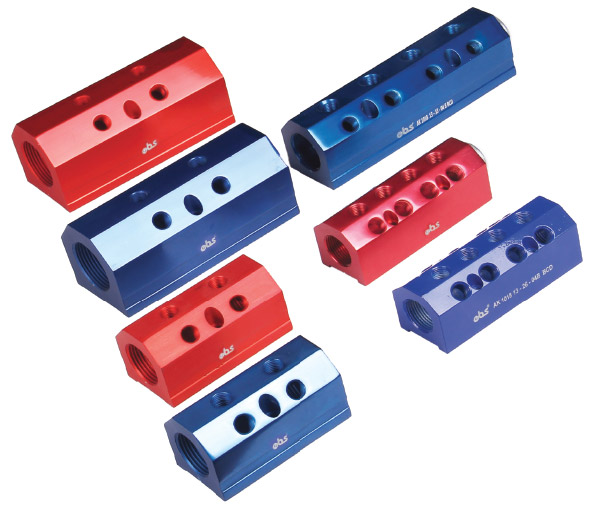

Коллекторы от производителя EBS (Турция) окрашены в красный или синий цвет. Для распределения теплоносителя от термостата к пресс-форме гребёнки подбирают в зависимости от параметров термостата. Термостат обычно имеет подключение 1" или 3/4" , а пресс-форма - 1/2", 1/4" или 3/8".
Коллекторы от производителя EBS (Турция) окрашены в красный или синий цвет. Для распределения теплоносителя от термостата к пресс-форме гребёнки подбирают в зависимости от параметров термостата. Термостат обычно имеет подключение 1" или 3/4" , а пресс-форма - 1/2", 1/4" или 3/8".
Характеристики серии 1018:
- Количество выходов: 2, 4, 6, 8
- Размер резьбы входа: 3/4’’, 1’’,1-1/4’’, 1-1/2’’, 2’’
- Размер резьбы выхода: 1/2’’, 1/4’’, 3/4’’, 3/8’
|
d вход резьба |
d1 выход резьба |
Количество отверстий на сторонах |
L |
L1 |
L2 |
L3 |
H |
| 3/4” | 3/8” или 1/4” | 2 | 74 | 0 | 35 | 31 | 44,5 |
| 3/4” |
3/8” или 1/4” |
4 | 132 | 62 | 35 | 31 | 44,5 |
| 3/4” |
3/8” или 1/4” |
6 | 194 | 124 | 35 | 31 | 44,5 |
| 3/4” |
3/8” или 1/4” |
8 | 256 | 186 | 35 | 31 | 44,5 |
| 1” |
3/8” или 1/4” |
2 | 103 | 0 | 38 |
40 |
51 |
| 1” |
3/8” или 1/4” |
4 | 183 | 80 |
38 |
40 |
51 |
| 1” | 3/8” или 1/4” | 6 | 263 | 160 | 38 | 40 | 51 |
| 1” |
3/8” или 1/4” |
8 | 343 | 240 | 38 | 40 | 51 |
|
1-1/4” |
3/8” или 1/4” или 1/2” |
2 | 152 | 0 | 57 | 51 | 76 |
|
1-1/4” |
3/8” или 1/4” или 1/2” |
4 | 254 |
101,6 |
57 |
51 |
76 |
|
1-1/4” |
3/8” или 1/4” или 1/2” |
6 | 355 | 203,2 | 57 | 51 | 76 |
|
1-1/4” |
3/8” или 1/4” или 1/2” |
8 | 457 | 304,8 | 57 | 51 | 76 |
|
1-1/2” |
3/8” или 1/2” |
2 | 152 | 0 | 57 | 51 | 76 |
|
1-1/2” |
3/8” или 1/2” |
4 | 254 |
101,6 |
57 |
51 |
76 |
|
1-1/2” |
3/8” или 1/2” |
6 | 355 | 203,2 | 57 | 51 | 76 |
|
1-1/2” |
3/8” или 1/2” |
8 | 457 | 304,8 | 57 | 51 | 76 |
|
2” |
3/8” или 1/2” или 3/4” |
2 | 203 | 0 | 72,5 |
63,5 |
89 |
|
2” |
3/8” или 1/2” или 3/4” |
4 | 305 |
127 |
72,5 |
63,5 |
89 |
|
2” |
3/8” или 1/2” или 3/4” |
6 | 432 | 254 |
72,5 |
63,5 |
89 |
|
2” |
3/8” или 1/2” или 3/4” |
8 | 559 | 381 | 72,5 | 63,5 |
89 |
Пробки заглушки для коллекторов EBS 1018
| Резьба | Артикул |
| G 1/2” | AKTR 21 |
| G 3/4” | AKTR 26 |
| G 1” | AKTR 33 |
| G 1 1/4” | AKTR 42 |
| G 1 1/2” | AKTR 48 |
| G 2” | AKTR 60 |
