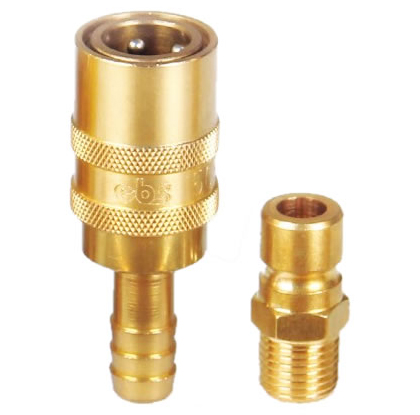

Быстроразъемные соединения для воды. Серия 509 - 9 мм

Цена и заказ

Рейтинг:

Под заказ

Укажите количество

− +

Запросить цену

Узнать о поступлении

Не является офертой

К списку товаров

Область применения:

Производство изделий из пластмасс
Производство изделий из стекла
Производство изделий из цветных металлов
В системах регулирования температуры с горячей / холодной водой

Характеристики:

Проток 9 мм
Рабочее давление: от 0 до 15 бар
Диапазон температур: от -5°C до +180°C, прокладки из витона FPM (V)
Материал стандартного исполнения муфты, ниппеля: латунь
Материал специального исполнения муфты, ниппеля: нержавеющая сталь;
Материал стандартного исполнения прокладок: витон FPM (V)
Опции: замок безопасности

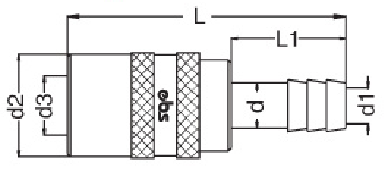

БРС муфта / розетка прямая под шланг


Артикул	Артикул	d	d1	d2	d3	L	L1
509 HGB 10	509 HG 10	10	8	23	13	68	29
509 HGB 11	509 HG 11	11	9	23	13	68	29
509 HGB 13	509 HG 13	13	10	23	13	68	29

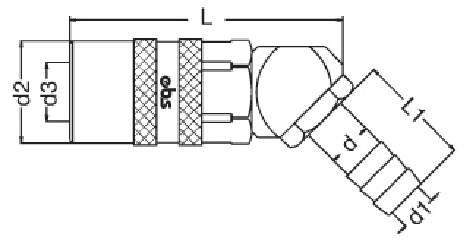

БРС муфта / розетка 45° под шланг


Артикул	Артикул	d	d1	d2	d3	L	L1
509 HGB 10-450	509 HG 10-450	10	8	23	13	52	29
509 HGB 11-450	509 HG 11-450	11	9	23	13	52	29
509 HGB 13-450	509 HG 13-450	13	10	23	13	52	29

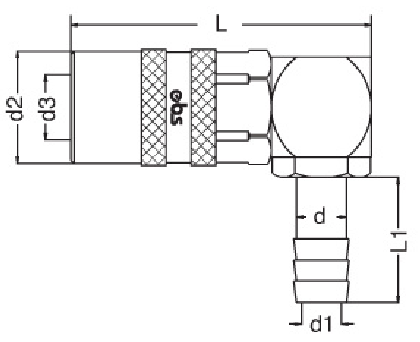

БРС муфта / розетка 90° под шланг


Артикул	Артикул	d	d1	d2	d3	L	L1
509 HGB 10-900	509 HG 10-900	10	8	23	13	52	29
509 HGB 11-900	509 HG 11-900	11	9	23	13	52	29
509 HGB 13-900	509 HG 13-900	13	10	23	13	52	29

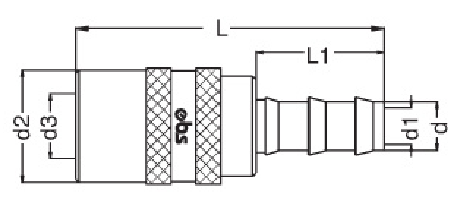

БРС муфта/ розетка под шланг с безмуфтовым соединением

БРС муфта под шланг с безхомутовым соединением EBS 509


Артикул	Артикул	d	d1	d2	d3	L	L1
509 FGB 10	509 FG 10	10	8	23	13	68	29
509 FGB 13	509 FG 10	13	10	23	13	68	29

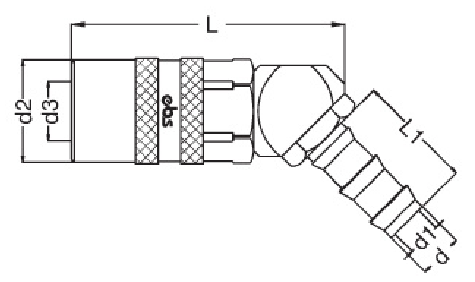

БРС муфта / розетка 45° под шланг с безмуфтовым соединением

БРС муфта / розетка 45° под шланг с безхомутовым соединением


Артикул	Артикул	d	d1	d2	d3	L	L1
509 FGB 10-450	509 FG 10-450	10	8	23	13	52	29
509 FGB 13-450	509 FG 13-450	13	10	23	13	52	29

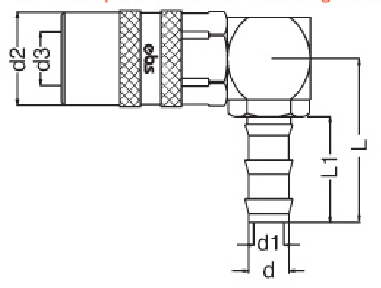

Муфта / розетка под углом 90° с безмуфтовым соединением

Муфта 90° под шланг с безхомутовым соединением


Артикул	Артикул	d	d1	d2	d3	L	L1
509 FGB 10-900	509 FGB 10-900	10	8	23	13	39	29
509 FGB 13-900	509 FGB 13-900	13	10	23	13	39	29

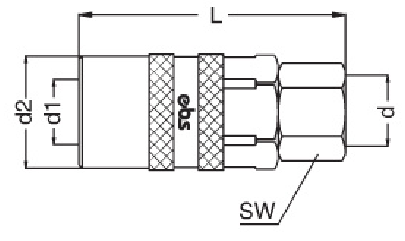

Муфта / розетка с внутренней резьбой


Артикул	Артикул	d	d1	d2	L	SW
509 DGB 13	509 DG 13	BSP 1/4”	23	13	52	17
509 DGB 17	509 DG 17	BSP 3/8”	23	13	52	21
509 DGB 21	509 DG 21	BSP 1/8”	23	13	52	24

509 DGB N10	509 DG N10	NPT 1/4”	23	13	56	17
509 DGB N13	509 DG N13	NPT 1/8”	23	13	57	21

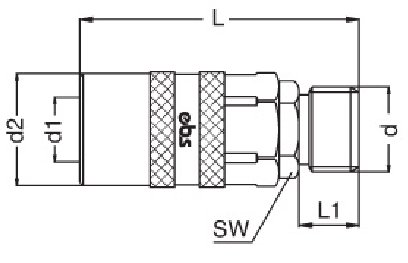

БРС муфта / розетка с наружной резьбой


Артикул	Артикул	d	d1	d2	L	L1	SW
509 EGB 13	509 EG 13	BSP 1/4”	23	13	59	9	17
509 EGB M16	509 EG M16	M16 x 1,5	23	13	59	9	17
509 EGB 17	509 EG 17	BSP 3/8”	23	13	59	9	19
509 EGB M18	509 EG M18	M18 x 1,5	23	13	59	9	19
509 EGB 21	509 EG 21	BSP 1/2”	23	13	59	9	24

509 EGB N13	509 EG N13	NPT 1/4”	23	13	62	9	17
509 EGB N17	509 EG N17	NPT 3/8”	23	13	62	9	19

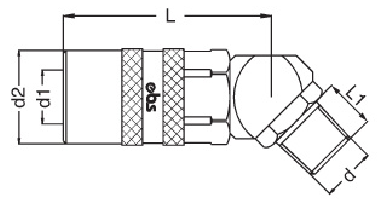

БРС муфта / розетка 45° с наружной резьбой


Артикул	Артикул	d	d2	d1	L	L1
509 EGB 10-45°	509 EG13-45°	BSP 1/8”	23	13	50	9
509 EGB M16-45°	509 EG M16-45°	M16x1,5	23	13	50	9
509 EGB 17-45°	509 EG 17-45°	BSP 3/8”	23	13	50	9
509 EGB 21-45°	509 EG 21-45°	BSP 1/2”	23	13	50	9

509 EGB N13-45°	509 EG N13-45°	NPT 1/4”	23	13	50	9
509 EGB N17-45°	509 EG N17-45°	NPT 3/8”	23	13	50	9

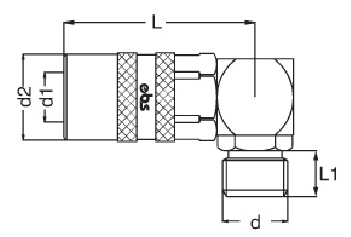

БРС муфта / розетка 90° с наружной резьбой


Артикул	Артикул	d	d2	d1	L	L1
509 EGB 13-90°	509 EG 13-90°	BSP 1/4”	23	13	50	9
509 EGB M16-90°	509 EG M16-90°	M16x1,5	23	13	50	9
509 EGB 17-90°	509 EG 17-90°	BSP 3/8”	23	13	50	9
509 EGB 21-90°	509 EG 21-90°	BSP1/2”	23	13	50	9

509 EGB 13-90°	509 EG 13-90°	NPT 1/4”	15	23	50	9
509 EGB 17-90°	509 EG 17-90°	NPT 3/8”	15	23	50	9

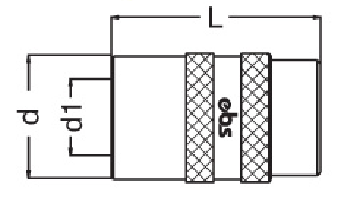

БРС Муфта / розетка глухая


Артикул	d	d1	L
509 KGT 00	23	13	35

БРС адаптер муфты / розетки


Артикул	Артикул	d	d1	d2	L	L1
509 HGB 509	509 HG 509	13	23	13	51	36

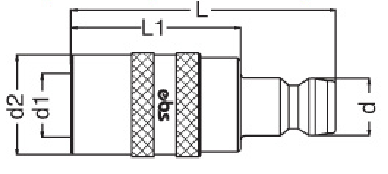

БРС адаптер муфты / розетки


Артикул	Артикул	d	d1	d2	L	L1
509 HGB 590	509 HG 590	13	23	13	50	36

БРС адаптер муфты / розетки


Артикул	Артикул	d	d1	d2	L	L1
509 HGB 600	509 HG 600	23	17	13	13	52

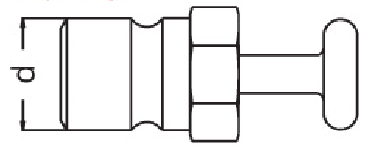

Ниппель / розетка глухая


Артикул	d
509 KTP 00	13

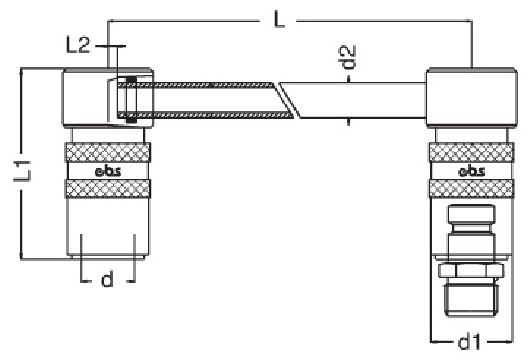

БРС соединитель / розетка с муфтами


Артикул	Артикул	d	d1	d2	L	L1	L2
509 KGB 125	509 KG 125	13	23	8x1	125	41	2
509 KGB 250	509 KG 250	13	23	8x1	250	41	2
509 KGB 500	509 KG 500	13	23	8x1	500	41	2

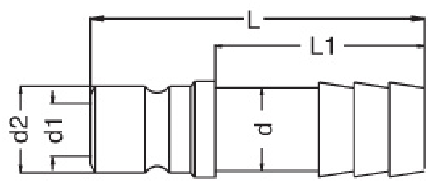

БРС штуцер / ниппель под шланг


Артикул	d	d1	d2	L1	L
509 HR 06	6	4	13	45	26
509 HR 08	8	6	13	45	26
509 HR 09	9	7	13	45	26
509 HR 10	10	8	13	45	26
509 HR 13	13	9	13	45	26

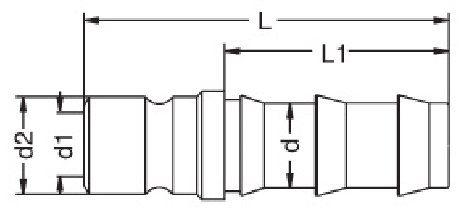

БРС штуцер / ниппель под шланг с безмуфтовым соединением

БРС штуцер / ниппель под шланг с безхомутовым соединением


Артикул	d	d1	d2	L1	L
509 FHR 10	10	8	13	24	45
509 FHR 13	13	9	13	28	49

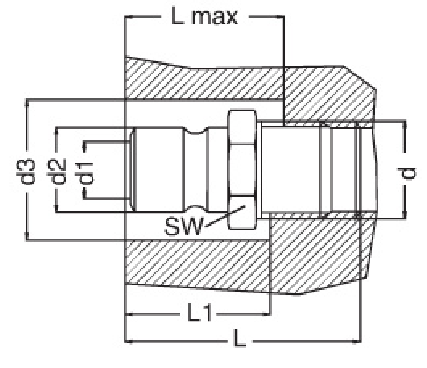

БРС штуцер / ниппель под шланг с безмуфтовым соединением


Артикул	d	d1	d2	d3	L1	Lmax	L	SW
Артикул
509 ER N10	NPT 1/8”	9	13	26	25	26	30	14
509 ER N13	NPT 1/4”	9	13	26	25	26	33	16
509 ER N17	NPT 3/8”	9	13	30	26	28	34	19
509 ER N21	NPT 1/2”	9	13	37	26	28	39	22

509 ER 10	NPT 1/8”	9	13	26	25	26	30	14
509 ER 13	NPT 1/4”	9	13	30	25	22	33	14
509 ER 17	NPT 3/8”	9	13	30	26	22	33	17
509 ER 21	NPT 1/2”	9	13	32	26	26	37	22
509 ER M14	M14x1,5	9	13	28	25	26	33	14

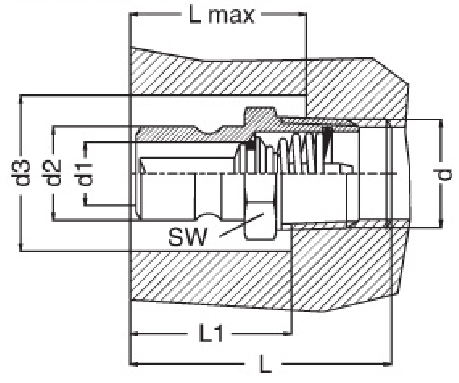

БРС ниппель / штуцер с клапаном и внешней резьбой


Артикул	d	d1	d2	d3	L1	Lmax	L	SW
Артикул
509 ERB 13	1/4”	9	13	28	25	21	33	14
509 ERB 17	3/8”	9	13	30	26	21	33	17
509 ERB 21	1/2”	9	13	32	26	28	37	22

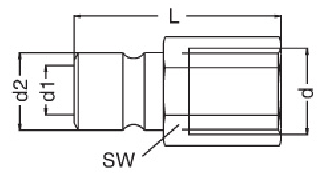

БРС штуцер / ниппель с внутренней резьбой


Артикул	d	d1	d2	L	SW
509 DR 10	1/8”	9	13	29	14
509 DR 13	1/4”	9	13	37	16
509 DR 17	3/8”	9	13	39	19
509 DR 21	1/2”	9	13	40	24

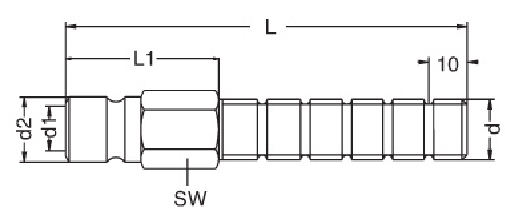

БРС штуцер / ниппель с длинной резьбой


Артикул	d	d1	d2	SW	L1	L
509 BL M10x100	M10X1	9	13	14	40	100
509 BL 10x100	BSPT 1/8”	9	13	14	40	100
509 BL 13x100	BSPT 1/4”	9	13	14	40	100
509 BL M14x100	M14х1,5	9	13	14	40	100
509 BL M16x100	M16х1,5	9	13	17	40	100
509 BL M17x100	BSPT 3/8”	9	13	17	40	100

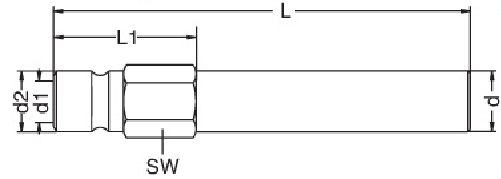

БРС штуцер / ниппель длинный без резьбы


Артикул	d	d1	d2	SW	L1	L
506 BN 150	14	9	13	15	23	150
506 BN 300	14	9	13	15	23	300
506 BN 400	14	9	13	15	23	400

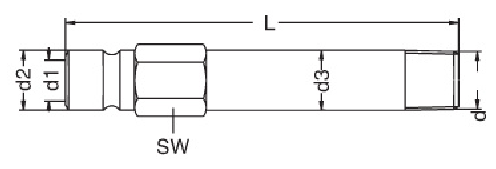

БРС штуцер / ниппель длинный с резьбой


Артикул	d	SW	d1	d2	d3	L50	L100	L150	L200	L250
509 TU 13xL	1/4”	15	9	13	14	50	100	150	200	250
509 TU 17xL	1/8”	17	9	13	17	50	100	150	200	250

509 ER M14xL	M14x1,5	15	14	13	9	50	100	150	200	250

БРС ниппель / штуцер с клапаном и внешней резьбой

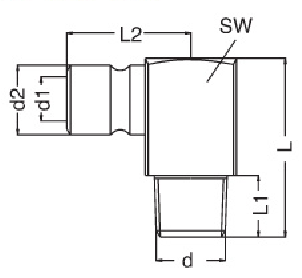

БРС ниппель / штуцер 90° с внешней резьбой


Артикул	d	d1	d2	L	L1	L2	SW
Артикул
506 ER 13-90°	BSPT 1/4”	9	13	34	12	24	15
506 ER 17-90°	BSPT 3/8”	9	16	34	12	24	17

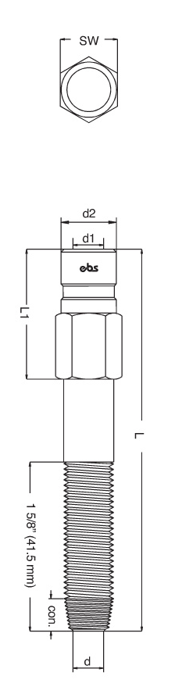

БРС ниппель / штуцер с клапаном и внешней резьбой

NPT	BSPT
Артикул	Артикул	d	d1	d2	L	L1
Артикул
509 ER N10x63	509 ERL 10x63	1/8”	9	13	63,5	25,4
509 ER N10x101	509 ERL 10x101	1/8”	9	13	101,6	25,4
509 ER N10x140	509 ERL 10x140	1/8”	9	13	140	25,4
509 ER N10x178	509 ERL 10x178	1/8”	9	13	178	25,4
509 ER N10x216	509 ERL 10x216	1/8”	9	13	216	25,4
509 ER N10x254	509 ERL 10x254	1/8”	9	13	254	25,4
509 ER N10x292	509 ERL 10x292	1/8”	9	13	292	25,4
509 ER N10x330	509 ERL 10x330	1/8”	9	13	330	25,4

509 ER N13x63	509 ERL 13x63	1/4”	9	13	63,5	22,2
509 ER N13x101	509 ERL 13x101	1/4”	9	13	101,6	31,7
509 ER N13x140	509 ERL 13x140	1/4”	9	13	140	31,7
509 ER N13x178	509 ERL 13x178	1/4”	9	13	178	31,7
509 ER N13x216	509 ERL 13x216	1/4”	9	13	216	31,7
509 ER N13x254	509 ERL 13x254	1/4”	9	13	254	31,7
509 ER N13x292	509 ERL 13x292	1/4”	9	13	292	31,7
509 ER N13x330	509 ERL 13x330	1/4”	9	13	330	31,7

509 ER N17x63	509 ERL 17x63	3/8”	9	13	63,5	25,4
509 ER N17x101	509 ERL 17x10	3/8”	9	13	101,6	31,7
509 ER N17x140	509 ERL 17x140	3/8”	9	13	140	31,7
509 ER N17x178	509 ERL 17x178	3/8”	9	13	178	31,7
509 ER N17x216	509 ERL 17x216	3/8”	9	13	216	31,7
509 ER N17x254	509 ERL 17x254	3/8”	9	13	254	31,7
509 ER N17x292	509 ERL 17x292	3/8”	9	13	292	31,7
509 ER N17x330	509 ERL 17x330	3/8”	9	13	330	31,7

509 ER N21x63	509 ERL 21x63	1/2”	9	13	63,5	25,4
509 ER N21x101	509 ERL 21x101	1/2”	9	13	101,6	31,7
509 ER N21x140	509 ERL 21x140	1/2”	9	13	140	31,7
509 ER N21x178	509 ERL 21x178	1/2”	9	13	178	31,7
509 ER N21x216	509 ERL 21x216	1/2”	9	13	216	31,7
509 ER N21x254	509 ERL 21x254	1/2”	9	13	254	31,7
509 ER N21x292	509 ERL 21x292	1/2”	9	13	292	31,7
509 ER N21x330	509 ERL 21x330	1/2”	9	13	330	31,7

Страницы в онлайн-каталоге - с 48 по 56
