Область применения:
- Производство изделий из пластмасс
- Производство изделий из стекла
- Производство изделий из цветных металлов
- В системах регулирования температуры с горячей / холодной водой
Характеристики:
- Проток от 63 до110 мм
- Рабочее давление: от 0 до 10 бар
- Диапазон температур: от -20°C до +100°C, прокладки из Нитрил NBR
- Материал стандартного исполнения муфты: хромированная латунь
- Материал стандартного исполнения ниппеля: нержавеющая сталь AISI - 420
- Материал специального исполнения муфты, ниппеля: нержавеющая сталь
- Материал стандартного исполнения прокладок: нитрил NBR
- Материал специального исполнения прокладок: этилен-пропиленовый каучук (EPDM), фторуглерод (FPM)

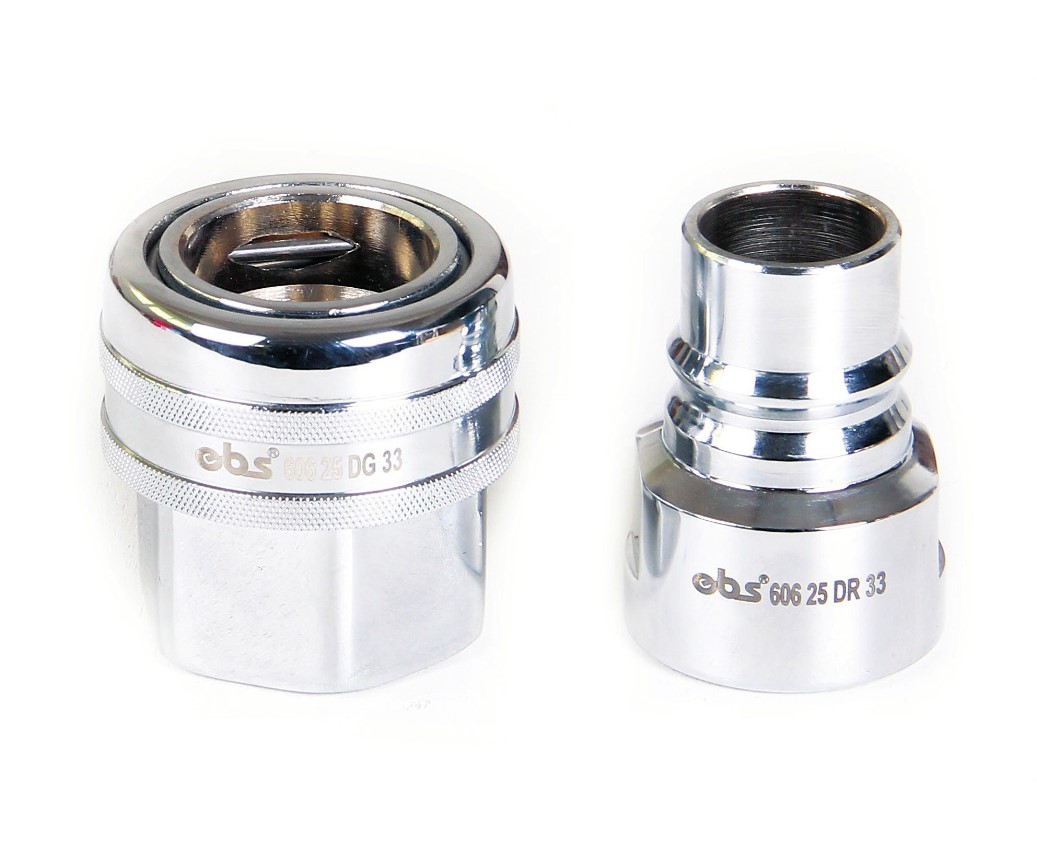

Быстросъемная муфта / розетка с внутренней резьбой
|
||||||
| Артикул | d | d1 | SW | L | ||
| 606.25 DG 33 | BSP 1’’ | 57 | 41 | 57 | ||
| 606.33 DG 42 | BSP 1-1/4’’ | 65 | 50 | 62 | ||
| 606.50 DG 60 | BSP 2’’ | 89 | 70 | 70 | ||
Быстросъемный ниппель / штуцер с внутренней резьбой
|
|
||||||
| Артикул | d | d1 | SW | L | ||
| 606.25 DR 33 | BSP 1’’ | 45 | 41 | 61 | ||
| 606.33 DR 42 | BSP 1-1/4’’ | 55 | 50 | 66 | ||
| 606.50 DR 60 | BSP 2’’ | 75 | 71 | 78 | ||
Адаптер под шланг с внешней резьбой (хромированная латунь)
|
|
|||||||
| Артикул | d | L1 | d1 | SW | L | ||
| 606.25 SHR 33 | BSP 1’’ | 19 | 35 | 40 | 70 | ||
| 606.33 SHR 42 | BSP 1-1/4’’ | 21 | 43 | 50 | 69 | ||
| 606.50 SHR 60 | BSP 2’’ | 25 | 55 | 70 | 85 | ||
Адаптер с двухсторонней внешней резьбой папа/папа (хромированная латунь)
|
|
||||||
| Артикул | d |
SW |
L1 | L2 | ||
| 606.25 NP 33 | BSP 1’’ | 50 | 19 |
19 |
||
| 606.33 NP 42 | BSP 1-1/4’’ | 52 | 21 | 21 | ||
| 606.50 NP 60 | BSP 2’’ | 65 | 25 | 25 | ||
Ниппель глухой (защитный колпачок для муфты)
|
|
||||||
| Артикул | d |
L1 |
L2 | |||
| 606.25 KG 33 | 34 | 41 |
10 |
|||
| 606.33 KG 42 | 42 | 46 | 10 | |||
| 606.50 KG 60 | 60 | 55 | 10 | |||
Страницы: 75-77
