Область применения:
- Гидравлический контуры
- Подключение гидравлических насосов, клапанов
- Подключение систем быстрой смены инструмента
- Литье алюминия под давлением
- Литье пластмасс под давлением
Характеристики:
- Проток от 4 до 50 мм
- Рабочее давление: от 0 до 300 бар
- Диапазон температур в зависимости от материала прокладок: - Нитрил NBR -20°C + 110°C
- Материал стандартного исполнения муфты, ниппеля: Латунь MS 58
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь AISI 303, 316L
- Материал стандартного исполнения прокладок: Нитрил NBR
- Материал специального исполнения прокладок: фторкаучук Витон FKM, этилен пропиленовый каучук EPDM, Неопрен CR
- Фторкаучук Витон - от -20°C до + 180°C
- Этилен пропиленовый каучук EPDM - от -40°C до + 150°C
- Неопрен CR от -40°C до + 100°C

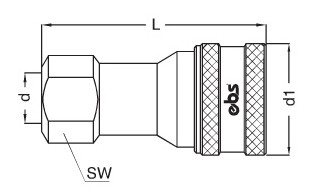

БРС ниппель / штуцер с внутренней резьбой
|
|
||||||
| Артикул | Артикул | d | d1 | L | SW | ||
| 570 GRB 10 | 570 DG 10 | BSP 1/8’’ | 25 | 49 | 14 | ||
| 570 DGB 13 | 570 DG 13 | BSP 1/4’’ | 29 | 58 | 19 | ||
| 570 DGB17 | 570 DG 17 | BSP 3/8’’ | 35 | 64 | 24 | ||
| 570 DGB 21 | 570 DG 21 | BSP 1/2’’ | 44 | 74 | 29 | ||
| 570 DGB 26 | 570 DG 26 | BSP 3/4’’ | 53 | 94 | 36 | ||
| 570 DGB 33 | 570 DG 33 | BSP 1’’ | 60 | 106 | 41 | ||

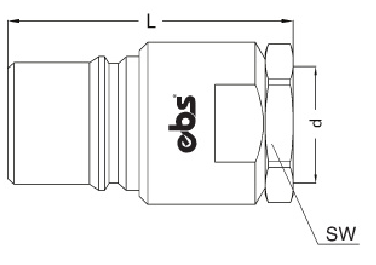

БРС ниппель / штуцер с внутренней резьбой
|
|
|
||||||
| Артикул | Артикул | d | L | SW | |||
| 570 DRB 10 | 570 DR 10 | BSP 1/8’’ | 30 | 14 | |||
| 570 DRB 13 | 570 DR 13 | BSP 1/4’’ | 35 | 19 | |||
| 570 DRB17 | 570 DR 17 | BSP 3/8’’ | 39 | 24 | |||
| 570 DRB 21 | 570 DR 21 | BSP 1/2’’ | 46 | 29 | |||
| 570 DRB 26 | 570 DR 26 | BSP 3/4’’ | 60 | 36 | |||
| 570 DRB 33 | 570 DR 33 | BSP 1’’ | 65 | 41 | |||
БРС ниппель / штуцер с внутренней резьбой
|
|
|
||||||
| Артикул | Артикул | d | d1 | L | SW | ||
| 570.32 DGB 42 | 570.32 DG 42 | BSP 1-1/4’’ | 70 | 114 | 60 | ||
| 570.38 DGB 48 | 570.38 DG 48 | BSP 1-1/2’’ | 75 | 126 | 65 | ||
| 570.50 DGB 60 | 570.50 DG 60 | BSP 2’’ | 105 | 142 | 90 | ||
| 570.50 DGB 75 | 570.50 DG 75 | BSP 2-1/2’’ | 110 | 167 | 100 | ||
БРС ниппель / штуцер с внутренней резьбой
|
|
|
||||||
| Артикул | Артикул | d | L | SW | |||
| 570.32 DRB 42 | 570.32 DR 42 | BSP 1-1/4’’ | 114 | 60 | |||
| 570.38 DRB 48 | 570.38 DR 48 | BSP 1-1/2’’ | 126 | 65 | |||
| 570.50 DRB 60 | 570.50 DR 60 | BSP 2’’ | 142 | 190 | |||
| 570.50 DRB 75 | 570.50 DR 75 | BSP 2-1/2’’ | 167 | 110 | |||
